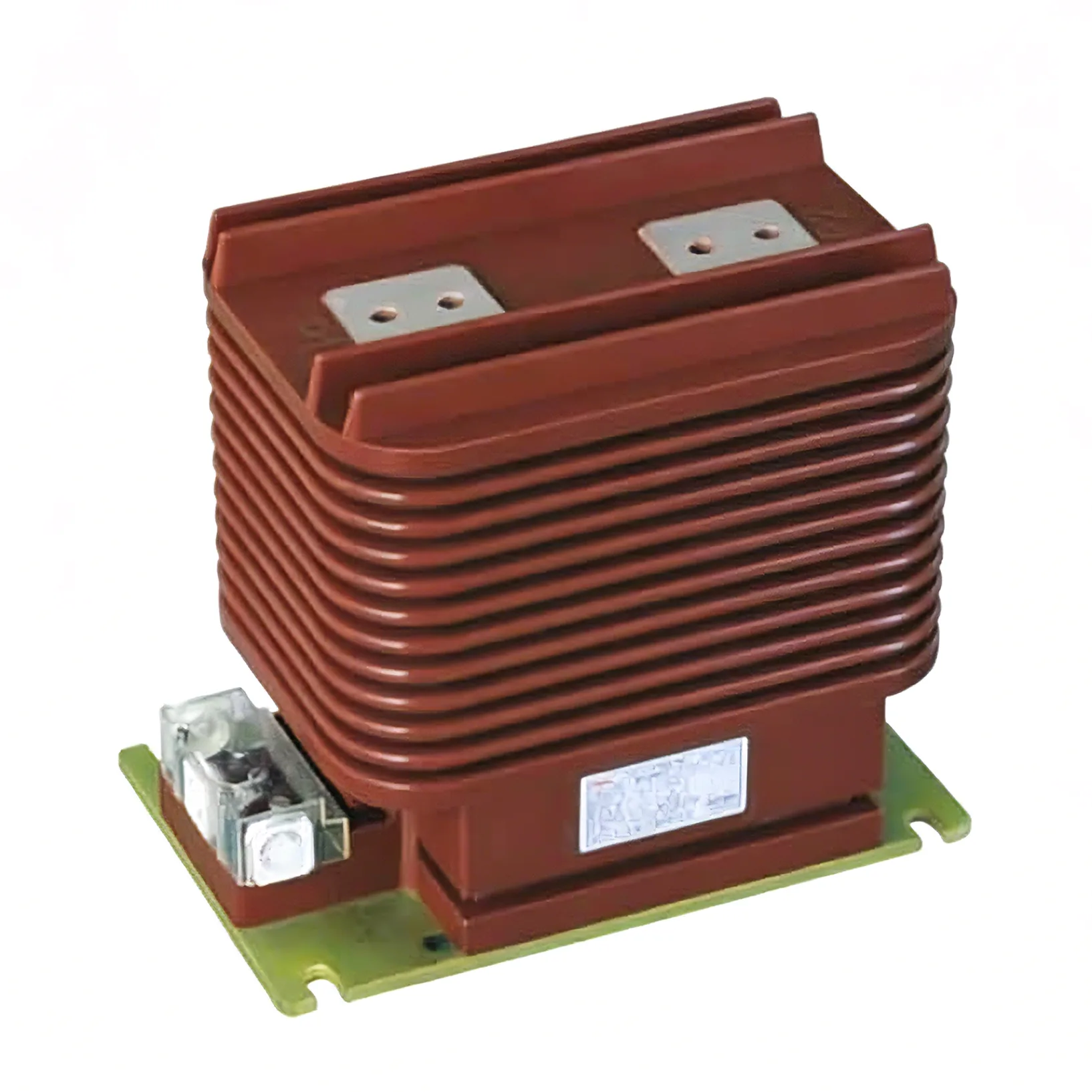

Máy biến dòng 24 kV

Máy biến dòng 24 kV do Youbian sản xuất là thành phần quan trọng của thiết bị đóng cắt trong nhà. Nếu bạn đang sử dụng thiết bị đóng cắt trong nhà, sản phẩm của chúng tôi chắc chắn phù hợp với bạn và đóng vai trò quan trọng trong các hệ thống điện hiện đại. Nó không chỉ đo dòng điện mà còn cần thực hiện các nhiệm vụ quan trọng như giám sát năng lượng và đảm bảo hoạt động trơn tru của rơle bảo vệ trong hệ thống xoay chiều một pha và ba pha.

Đặc trưng

Ngoài tính chất điện môi, nhựa epoxy còn có độ bền cơ học tuyệt vời. Vật liệu này có độ bền kéo cao, có nghĩa là máy biến dòng 24 kV có thể chịu được ứng suất cơ học đáng kể mà không bị biến dạng hoặc gãy. Điều này mang lại sự hỗ trợ ổn định trong việc bảo vệ các bộ phận bên trong của máy biến dòng khỏi các lực và rung động bên ngoài.

Vật đúc nhựa epoxy được chế tạo bằng cách đổ nhựa epoxy vào khuôn, mang lại khả năng cách nhiệt rất an toàn cho máy biến dòng. Quá trình đúc còn đảm bảo lớp cách nhiệt đồng nhất và liền mạch, ngăn chặn hiệu quả sự cố, rò rỉ điện. Ngoài ra, lớp cách nhiệt ngăn chặn các yếu tố môi trường như độ ẩm, bụi và hóa chất, tăng cường hơn nữa khả năng bảo vệ các bộ phận bên trong. Phương pháp sản xuất này đảm bảo chất lượng và độ tin cậy của vật đúc, khiến nó trở thành một trong những vật liệu cách nhiệt được sử dụng phổ biến trong ngành điện.

Dây đồng thường được sử dụng làm cuộn dây của máy biến dòng điện 33kV. Những vật liệu này có độ dẫn điện và độ bền cơ học cao, đồng thời có thể truyền tín hiệu dòng điện một cách hiệu quả trong khi vẫn chịu được áp lực vận hành.

Ngoài chức năng, máy biến dòng 33kV của Youbian còn nổi tiếng với cam kết về chất lượng và sự đổi mới. Nó tích hợp các tính năng nâng cao, trải qua quá trình kiểm tra nghiêm ngặt và đáp ứng các tiêu chuẩn ngành.

Chi tiết

Thiết kế máy biến dòng điện dùng để đo lường và bảo vệ các thiết bị phân phối điện áp cao được lắp đặt bên trong

Giá trị của dòng điện thứ cấp là 5A hoặc 1A, có thể kết hợp. Mức độ chính xác của mạch đo là 0,2S, 0,2, 0,5S, 0,5, 1, 3 và độ chính xác của mạch bảo vệ là 5P, 10P và PS. Máy biến áp đáp ứng độ chính xác yêu cầu trong khoảng từ 25% đến 100% phụ tải định mức.

Giới hạn dòng điện hoạt động ở mức 120% IN. Theo thỏa thuận giữa nhà sản xuất và khách hàng, các giá trị khác có thể được cung cấp, chẳng hạn như 200% IN.

CT được thiết kế như một máy biến áp có một hoặc nhiều cuộn dây sơ cấp. Cấu trúc mới nhất của máy biến dòng 24 kV này không chỉ cho phép chuyển mạch ở phía thứ cấp mà còn ở phía sơ cấp. Công tắc chính có thể được lắp đặt dễ dàng bằng cách kết nối hai dây nối với mạch bằng hai vít M12.

Thiết kế máy biến dòng điện 24 kV được sử dụng để đo lường và bảo vệ các thiết bị phân phối điện áp cao được lắp đặt bên trong.

Giá trị của dòng điện thứ cấp là 5A hoặc 1A, có thể kết hợp. Mức độ chính xác của mạch đo là 0,2S, 0,2, 0,5S, 0,5, 1, 3 và độ chính xác của mạch bảo vệ là 5P, 10P và PS. Máy biến áp đáp ứng độ chính xác yêu cầu trong khoảng từ 25% đến 100% phụ tải định mức.
