Máy biến dòng 10 KV

Vì sao máy biến dòng 10 kV bền bỉ của Youbian là “con mắt” của hệ thống phân phối? Bởi trong hệ thống phân phối 10kV, máy biến dòng điện là thiết bị cốt lõi đảm bảo đo lường an toàn và chính xác cho lưới điện. Chúng giống như những “con mắt” của hệ thống điện, chuyển đổi điện áp cao, dòng điện lớn thành điện áp thấp và dòng điện nhỏ theo tỷ lệ, cung cấp tín hiệu ổn định cho việc đo lường, bảo vệ, giám sát.

Bạn đang gặp rắc rối vì khó lựa chọn, chất lượng không ổn định và nguồn cung bị chậm trễ? Bạn có cần một máy biến dòng tương thích với thiết bị đóng cắt và thiết bị mạch vòng 10kV, đồng thời đáp ứng cả các yêu cầu về đo sáng và bảo vệ không? Hãy xem máy biến dòng 10 kV của Youbian, nó chắc chắn đáp ứng được mong đợi của bạn.

Giới thiệu cốt lõi sản phẩm

2.1 Định nghĩa sản phẩm và vai trò cốt lõi

Máy biến dòng điện 10 kV (CT) là thiết bị chuyển đổi dòng điện cao áp phù hợp với cấp điện áp 10kV, thuộc loại máy biến dòng điện từ. Chức năng cốt lõi của nó là chuyển đổi dòng điện cao ở phía điện áp cao (như 100A, 200A, 600A, v.v.) thành dòng thứ cấp tiêu chuẩn 5A hoặc 1A ở tỷ lệ biến đổi cố định, đạt được sự cách ly điện giữa hệ thống điện áp cao và mạch đo lường và bảo vệ điện áp thấp, đồng thời cung cấp tín hiệu dòng điện chính xác để đo năng lượng, bảo vệ rơle và giám sát nguồn điện.

2.2 Cấu trúc sản phẩm và tính năng kỹ thuật

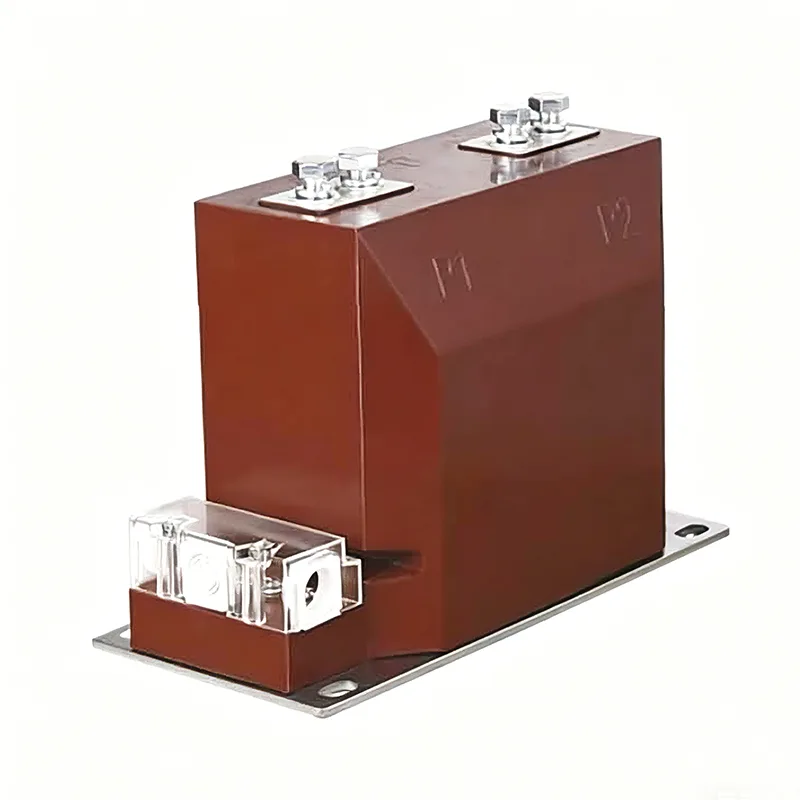

Máy biến dòng 10 kV này sử dụng cấu trúc cách điện đúc hoàn toàn bằng nhựa epoxy, với lớp vỏ nhựa epoxy màu nâu làm thân chính. Các cực P1/P2 của cuộn sơ cấp được dẫn ra ngoài bằng các thanh đồng và cuộn thứ cấp được đưa ra thông qua hộp nối trong suốt. Phía dưới được trang bị tấm gắn bằng thép không gỉ, tương thích với kích thước lắp đặt của thiết bị đóng cắt tiêu chuẩn.

Cấu trúc được đổ hoàn toàn không chứa dầu, không có khe hở không khí, chống ẩm, chống bám bẩn, chống cháy nổ và có thể hoạt động ổn định trong môi trường khắc nghiệt từ -40oC đến +40oC mà không cần bảo trì hàng ngày;

Youbian hỗ trợ nhiều mức độ chính xác như 0,2S và 0,5 để đo, 5P10 và 10P10 để bảo vệ, đáp ứng nhu cầu đo lường và bảo vệ trong các tình huống khác nhau;

Có thể tùy chỉnh nhiều tỷ số khác nhau như 5/5~3000/5A, phù hợp với nhiều thông số kỹ thuật hiện tại của hệ thống phân phối 10kV;

Lõi sắt được làm bằng các tấm thép silicon chất lượng cao, cách bố trí cuộn dây hợp lý, giúp giảm hiệu quả ảnh hưởng của từ tính dư và đảm bảo độ chính xác của phép đo dưới tác động của dòng điện cao;

Thiết kế kết cấu tích hợp, kích thước nhỏ gọn, được lắp đặt trực tiếp trong thiết bị đóng cắt 10kV, thiết bị chính vòng và trạm biến áp kiểu hộp, tiết kiệm không gian tủ.

Ưu điểm cốt lõi của sản phẩm

Từ việc lựa chọn vật liệu lõi sắt, cuộn dây đến đúc nhựa epoxy, mọi quy trình của máy biến dòng bảo vệ 10kV đều tuân thủ nghiêm ngặt tiêu chuẩn quốc gia GB 1208-2006 "Máy biến dòng". Trước khi rời khỏi nhà máy, 100% lỗi tỷ lệ chuyển đổi, lỗi góc, điện áp chịu được cách điện, độ tăng nhiệt độ và các thử nghiệm toàn diện khác được thực hiện để ngăn chặn các sản phẩm không đủ tiêu chuẩn rời khỏi nhà máy;

Đối với các điều kiện làm việc đặc biệt như độ cao, độ ẩm cao và dòng điện cao, mức cách điện đặc biệt, tỷ lệ biến đổi và kích thước lắp đặt có thể được tùy chỉnh để đáp ứng nhu cầu cá nhân của khách hàng;

Máy biến dòng 10 kV được làm bằng nhựa epoxy chất lượng cao và tấm thép silicon nhập khẩu, có khả năng chống lão hóa và chống corona, tuổi thọ trên 30 năm, lắp đặt một lần trọn đời;

Cuộn dây thứ cấp được thiết kế bảo vệ hở mạch nhằm ngăn ngừa điện áp cao gây nguy hiểm cho thiết bị và an toàn con người, tuân thủ các quy định về an toàn hệ thống điện.

Ứng dụng

Việc đo đếm năng lượng các trạm biến áp 10kV, phòng phân phối, trạm biến áp dạng hộp cung cấp số liệu chính xác cho việc quyết toán tiền điện;

Chức năng bảo vệ quá dòng, bảo vệ ngắt nhanh và bảo vệ vi sai của thiết bị đóng cắt 10kV và thiết bị mạch vòng đảm bảo cắt nhanh trong trường hợp có sự cố lưới điện;

Giám sát thời gian thực trạng thái vận hành lưới điện thông qua hệ thống tự động hóa mạng lưới phân phối và giám sát dòng điện lưới thông minh;

Hệ thống phân phối điện 10kV trong các nhà máy, hầm mỏ, trung tâm dữ liệu đảm bảo an toàn điện sản xuất công nghiệp;

Hệ thống nối lưới 10kV của các nhà máy quang điện, dự án điện gió phù hợp với điều kiện làm việc đặc biệt của hoạt động sản xuất năng lượng mới.
