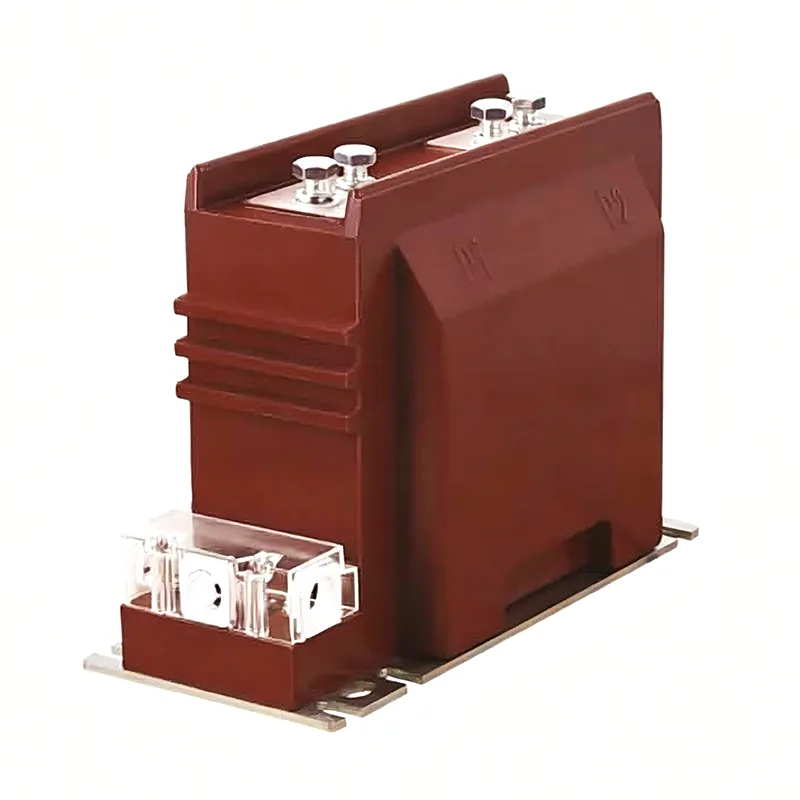

Máy biến dòng 11 Kv

Máy biến dòng 11 Kv chất lượng cao của Youbian đóng vai trò chuyển đổi dòng điện và cách ly điện. Dòng điện trong các đường dây phát điện, chuyển đổi, truyền tải, phân phối và tiêu thụ điện rất khác nhau, từ vài ampe đến hàng chục nghìn ampe. Để thuận tiện cho việc đo lường, bảo vệ và điều khiển, cần chuyển đổi thành dòng điện tương đối đồng đều. Ngoài ra, điện áp trên đường dây nhìn chung rất cao và việc đo trực tiếp rất nguy hiểm. Dahu Electric trân trọng mời bạn đến nhà máy của chúng tôi để mua máy biến dòng 11 kV mới nhất, bán chạy nhất, giá cả phải chăng và chất lượng cao. Chúng tôi mong muốn được làm việc với bạn.

Model máy biến dòng 11 Kv

Chữ cái đầu tiên: L - máy biến dòng điện

Chữ cái thứ hai: A - kiểu xuyên tường; loại trụ Z; Loại thanh cái M; D – Kiểu quay vòng một lần; V - cấu trúc đảo ngược; J - Chuỗi số không

Cho mục đích phát hiện nối đất; W – Chống ô nhiễm; R – Loại quấn trần

Chữ thứ ba: Z - loại đúc nhựa epoxy; C – Cách nhiệt bằng gốm; Q - Môi chất cách điện bằng khí; W - Đặc biệt để bảo vệ máy vi tính

Chữ cái thứ tư: B - với mức độ bảo vệ; C – Bảo vệ vi sai; cấp độ D-D; Q - Loại nâng cao; J - ZG nâng cao

Chữ số thứ năm: Số sê-ri sản phẩm cấp điện áp

Cơ sở lựa chọn

điện áp định mức

Điện áp định mức của máy biến dòng phải lớn hơn điện áp định mức của đường dây điểm lắp đặt.

tỷ lệ chuyển đổi

Mọi người nên tính toán IC hiện tại dựa trên tải và chọn tỷ số biến dòng. Có nhiều thông số kỹ thuật khác nhau về tỷ lệ dòng điện định mức của phía sơ cấp của máy biến dòng (chẳng hạn như 20, 30, 40, 50, 75, 100, 150, 2 × a/C) và dòng điện định mức của phía thứ cấp thường là 1A hoặc 5A. Trong số đó, 2 × a/C chỉ ra rằng có hai tỷ số dòng điện cho cùng một sản phẩm, có thể đạt được bằng cách thay đổi phương pháp nối dây của các bộ phận kết nối của sản phẩm. Khi mắc nối tiếp, tỷ số dòng điện là a/c và khi mắc song song, tỷ số dòng điện là 2 × a/C. Nói chung, việc lựa chọn tỷ số chuyển đổi dòng điện để đo máy biến dòng phải đảm bảo rằng dòng điện định mức I1n của chúng không nhỏ hơn dòng điện tải trong đường dây (tức là IC tính toán). Nếu dòng điện tính toán phụ tải trong đường dây là 350A thì tỷ số chuyển đổi của máy biến dòng nên chọn là 400/5. Để đảm bảo yêu cầu về độ chính xác của Máy biến dòng 11 Kv dùng để bảo vệ, tỷ số biến đổi có thể được chọn lớn hơn.

Nguyên tắc lựa chọn cấp chính xác: Cấp chính xác của máy biến dòng dùng để tính hóa đơn và đo đếm không được thấp hơn 0,5 cấp; Ampe kế dùng để theo dõi cường độ dòng điện tải trong mỗi mạch vào và ra nên sử dụng máy biến dòng cấp 1,0-3,0. Để đảm bảo sai số chính xác không vượt quá giá trị quy định, tải thứ cấp (Vôn ampe) của máy biến dòng thường được kiểm tra và tải thứ cấp S2 của máy biến áp không lớn hơn tải định mức S2n, do đó độ chính xác đã chọn có thể được đảm bảo. Công thức xác minh độ chính xác: S2 ≤ S2n.
