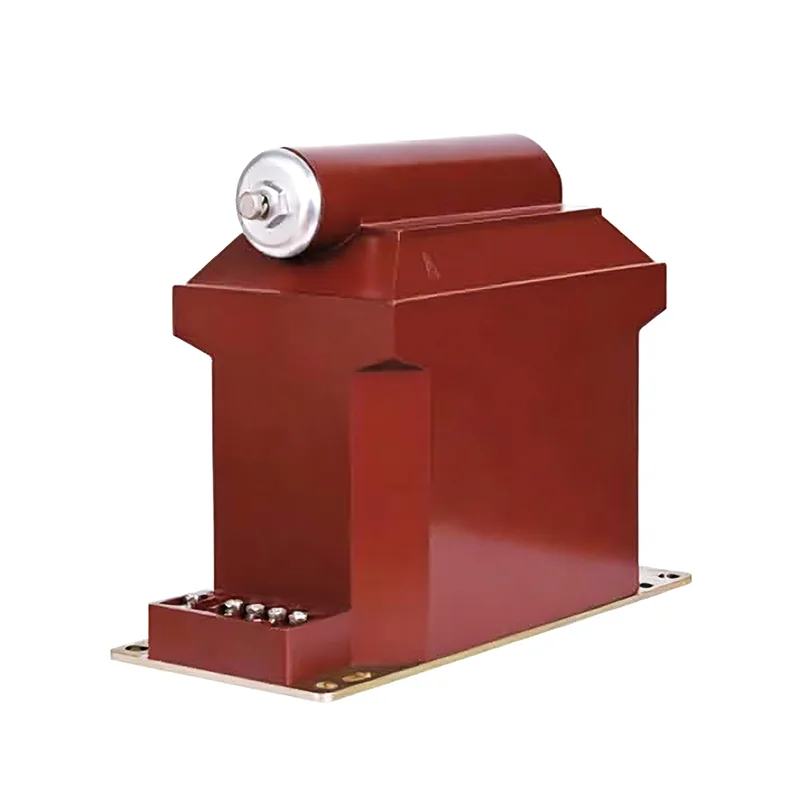

Máy biến điện áp 33 kV

Máy biến điện áp 33 kV bền bỉ Youbian sử dụng kỹ thuật cuộn dây và che chắn đặc biệt cho cuộn sơ cấp và thứ cấp để cải thiện sự phân bố ứng suất điện áp. Mỗi cuộn dây được cách điện cẩn thận bằng màng polyester để mang lại độ điện môi cao giữa các lớp. Lắp ráp kết cấu cuộn dây đã hoàn thiện và lõi sắt vòng đôi vào khung đỡ.

Các biện pháp phòng ngừa

1. Trước khi đưa vào vận hành, máy biến điện áp 1,33 kV phải được thử nghiệm, kiểm tra theo nội dung quy định trong quy định. Ví dụ, đo cực tính, nhóm kết nối, rung cách điện, trình tự pha hạt nhân, v.v.

2. Việc nối dây của máy biến điện áp phải đảm bảo tính đúng đắn. Cuộn dây sơ cấp phải được nối song song với mạch thử nghiệm và cuộn dây thứ cấp phải được nối song song với cuộn dây điện áp của dụng cụ đo, thiết bị bảo vệ rơle hoặc thiết bị tự động được kết nối. Đồng thời, cần chú ý đến tính đúng đắn của cực tính.

3. Công suất của tải nối vào phía thứ cấp của máy biến điện áp 33 kV phải phù hợp, tải nối vào phía thứ cấp của máy biến điện áp không được vượt quá công suất định mức, nếu không sẽ làm tăng sai số của máy biến áp và khó đạt được độ chính xác của phép đo.

4. Không được phép đoản mạch ở phía thứ cấp của máy biến điện áp 4,33 kV. Do trở kháng bên trong máy biến điện áp nhỏ nên nếu mạch thứ cấp bị đoản mạch sẽ xuất hiện dòng điện lớn, làm hỏng thiết bị thứ cấp, thậm chí gây nguy hiểm đến an toàn cá nhân. Máy biến điện áp có thể được trang bị cầu chì ở phía thứ cấp để bảo vệ chúng khỏi hư hỏng do đoản mạch phía thứ cấp. Nếu có thể, cầu chì cũng nên được lắp đặt ở phía sơ cấp để bảo vệ lưới điện cao áp khỏi gây nguy hiểm cho sự an toàn của hệ thống sơ cấp do lỗi ở cuộn dây cao áp hoặc dây dẫn của máy biến áp.

5. Để đảm bảo an toàn cho con người khi tiếp xúc với các dụng cụ đo và rơ le, cuộn thứ cấp của máy biến điện áp phải có điểm nối đất. Bởi vì sau khi nối đất, khi lớp cách điện giữa cuộn sơ cấp và cuộn thứ cấp bị hỏng có thể ngăn điện áp cao gây nguy hiểm đến an toàn cá nhân trong các thiết bị và rơle.

6. Phía thứ cấp của máy biến điện áp không được phép đoản mạch.

Để cách nhiệt và bảo vệ, bộ phận này được tự động đúc bằng áp suất chân không thành nhựa epoxy cycloaliphatic kỵ nước (HCEP). Vật liệu HCEP có quỹ đạo hồ quang, khả năng chống ozon và tia cực tím tuyệt vời, đồng thời duy trì độ bền vật lý. Đặc tính bề mặt kỵ nước của HCEP đảm bảo hiệu suất có độ tin cậy cao trong môi trường ẩm ướt hoặc ô nhiễm.

Có thể sử dụng cho đường dây phân phối 35KV, mỏ than, nhà máy điện, đường sắt và nhà máy.

Máy biến điện áp 33 kV tuân thủ nghiêm ngặt tiêu chuẩn IEC60044-2; IEC 61869-1,3； ANSI/IEEE C57.13。

ứng dụng

Đường sắt, Mỏ than, Đồng hồ đo điện, nhà máy điện, Đồng hồ đo năng lượng điện, Nhà máy điện, Thiết bị chuyển mạch trung thế, Công ty dầu khí, Hộp phân phối điện, Hệ thống phân phối điện, Tủ cách nhiệt không khí, Tủ mạng vòng, Dụng cụ đo lường, Cục Điện lực, Máy phân tích chất lượng điện trung thế, Doanh nghiệp công nghiệp và khai thác mỏ;

tính năng

Trọng lượng: 50kg;

Tuổi thọ sử dụng: 30 năm;

Chất liệu: Nhựa Epoxy (HCEP);

Điện áp định mức đến 36 kV;

Mức độ chính xác: 0,2 0,5 6P 3P;

Ứng dụng trong nhà 33KV 35KV 36KV;

Thiết kế máy biến điện áp một cực;

Sản lượng nhiệt bị hạn chế (VA): 300VA/600VA;

Kết cấu hợp lý, kết cấu chắc chắn;

Tỷ số điện áp định mức: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

Mức cách điện cơ bản định mức (BIL) lên tới 200 kV;

Khả năng chống ngắn mạch và nhiệt tuyệt vời;
