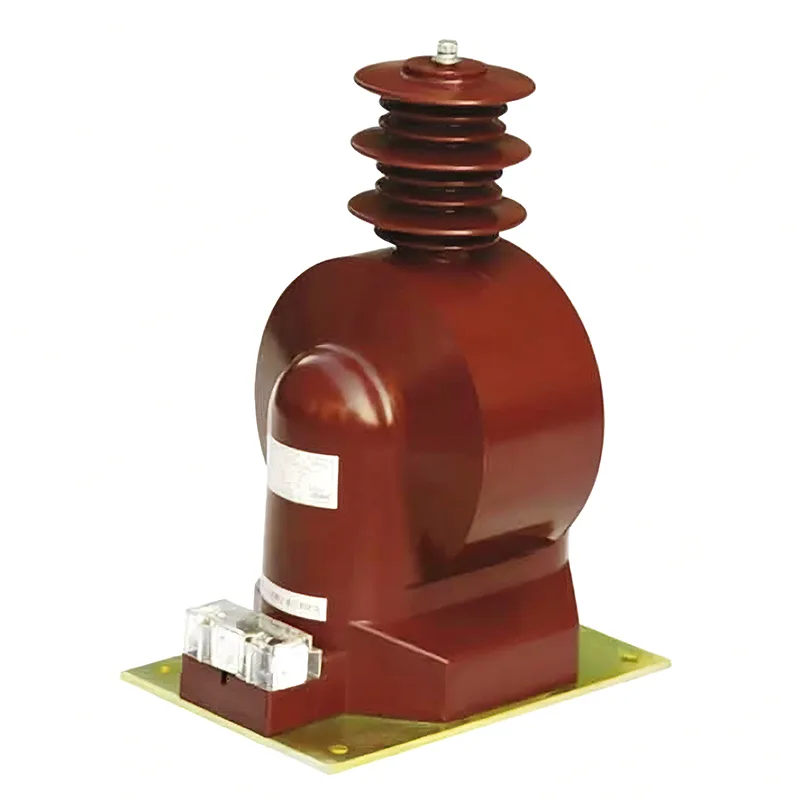

Máy biến điện áp 35 kV

Là nhà sản xuất máy biến điện áp 35 kV chất lượng cao, Youbian có thể chọn mua máy biến điện áp từ nhà máy của chúng tôi khi bạn gặp khó khăn trong việc lựa chọn hoặc phân vân. Chúng tôi là nhà sản xuất có nhiều năm kinh nghiệm, trang thiết bị đầy đủ và đội ngũ giải quyết mọi vấn đề cho bạn.

Đặc điểm cấu tạo của máy biến điện áp là gì?

1) Máy biến điện áp ngâm dầu

Máy biến điện áp ngâm dầu được chia thành loại một cấp và loại một cấp nối tiếp. Loại một cấp có thể sử dụng cho các cấp điện áp từ 220kV trở xuống, trong khi loại nối tiếp có thể sử dụng cho tất cả các cấp điện áp từ 66kV trở lên. Cuộn dây sơ cấp và thứ cấp thuộc loại một tầng được quấn trên một lõi sắt thông thường, không có lớp cách điện và sự chuyển đổi năng lượng đạt được thông qua khớp nối từ. Loại xếp tầng gồm nhiều cuộn dây sơ cấp có cùng số vòng dây được ghép trên cùng một lõi sắt với số vòng bằng một nửa, bố trí từ trên xuống dưới và nối giữa điện áp cao và đất.

2) Máy biến điện áp cách điện bằng khí SF6

Máy biến điện áp cách điện bằng khí SF6 bao gồm vỏ, ống cách điện, lõi sắt, cuộn dây sơ cấp và thứ cấp và các phụ kiện lắp đặt. Cuộn dây sơ cấp thường sử dụng loại cuộn dây có hình ngôi chùa và được quấn theo kiểu phân cấp. Cuộn dây thứ cấp là cuộn dây nhiều lớp, quấn sát vào lõi sắt, thường là lõi sắt nhiều lớp một pha hai cột. Máy biến điện áp cách điện bằng khí SF6 có thể được kết hợp với GIS hoặc được sử dụng làm máy biến điện áp cách điện bằng khí SF6 độc lập.

Các phương pháp nối dây cho máy biến điện áp là gì?

1) Hệ thống dây điện một pha thường được sử dụng trong các hệ thống dòng điện trên mặt đất cao để xác định xem đường dây không có điện áp hoặc đồng bộ. Có thể kết nối một trong hai pha, nhưng một tiêu chí khác là sử dụng pha tương ứng của điện áp bus.

2) Máy biến điện áp nối giữa hai pha điện áp chủ yếu được sử dụng trong các hệ thống nối đất dòng điện nhỏ để xác định xem đường dây đang không có điện áp hay đồng bộ, bởi vì hệ thống dòng điện nối đất nhỏ cho phép nối đất một pha. Nếu chỉ sử dụng một máy biến điện áp nối đất một pha, nếu máy biến điện áp chính xác ở pha nối đất và điện áp nối đất đo được của pha đó bằng 0 thì không thể xác minh xem đường dây có bị mất điện áp hay không. Nếu đánh giá sai có thể gây ra tình trạng đóng không đồng bộ

Những điều sau đây cần lưu ý khi đấu dây máy biến dòng điện

1) Phía thứ cấp của máy biến điện áp 35 kV không được để hở mạch trong quá trình sử dụng. Khi tháo rời các thiết bị hoặc rơle trong quá trình sử dụng, phía thứ cấp phải được nối tắt trước. Trong quá trình lắp đặt, hệ thống dây điện phải chắc chắn và không được phép lắp cầu chì ở phía thứ cấp;

2) Mặt thứ cấp phải có một đầu nối đất. Ngăn chặn hư hỏng cách điện ở mặt sơ cấp và thứ cấp, đồng thời ngăn điện áp cao xâm nhập vào mặt thứ cấp, gây nguy hiểm cho an toàn cá nhân và thiết bị;

3) Chú ý đến cực tính khi nối dây. Các cực phân cực ở phía sơ cấp và thứ cấp của máy biến dòng được biểu thị bằng các chữ cái.

4) Phía sơ cấp được mắc nối tiếp trong mạch và rơle hoặc dụng cụ đo phía thứ cấp được mắc nối tiếp.
