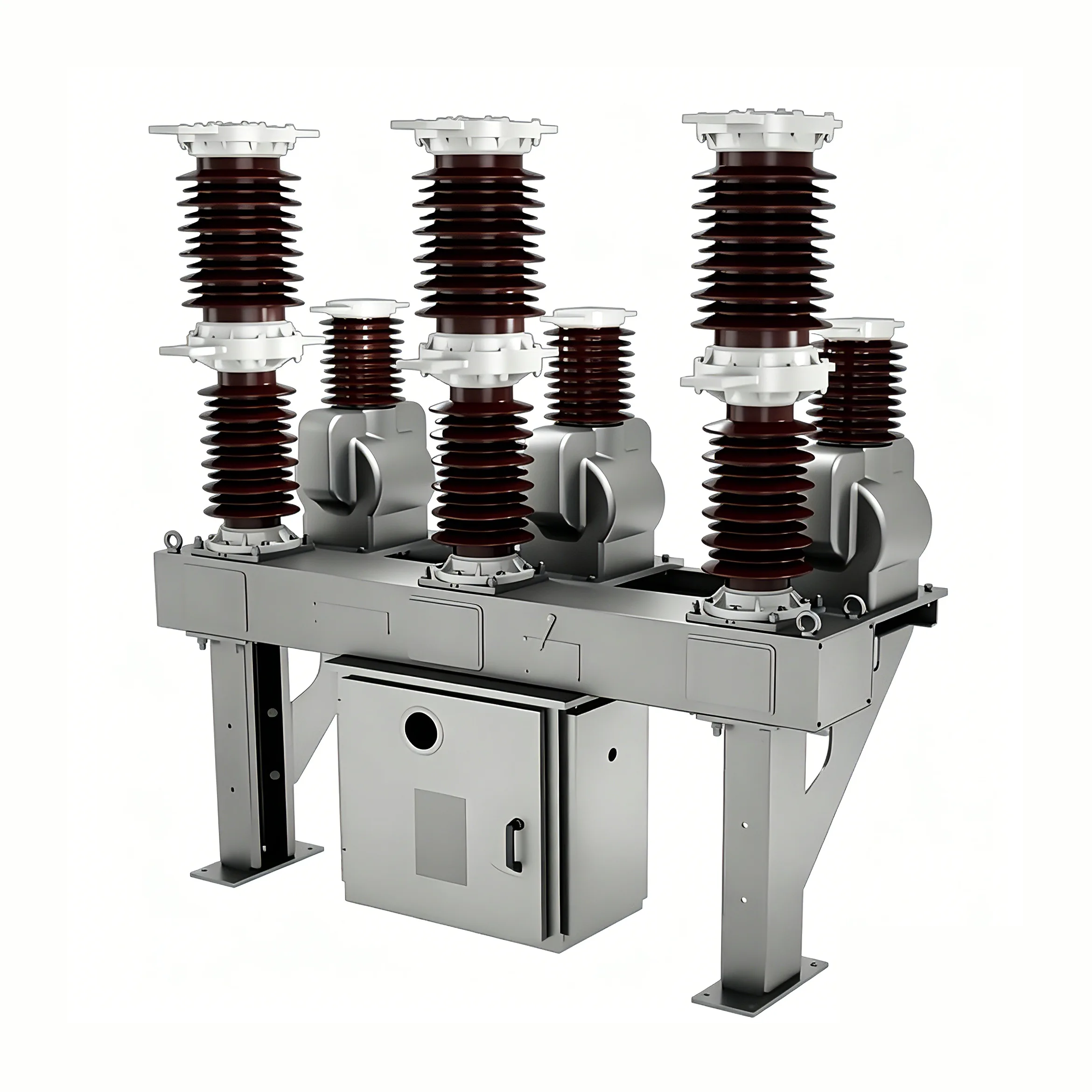

Máy đóng cắt 40,5kv

Bộ ngắt mạch 40,5kv (sau đây gọi là "bộ ngắt mạch") là thế hệ bộ ngắt mạch chân không ngoài trời mới được Youbian phát triển bằng cách giới thiệu công nghệ tiên tiến của nước ngoài và kết hợp nó với đặc điểm của ngành điện Trung Quốc. Chủ yếu được sử dụng cho các hệ thống phân phối ngoài trời 10-35kV trong lưới điện đô thị và nông thôn. Kết hợp với ứng dụng của dòng tải, dòng quá tải và dòng ngắn mạch, nó cũng có thể được sử dụng trong các tình huống tương tự khác.

môi trường làm việc

Nhiệt độ môi trường: -40oC đến 85oC

Chênh lệch nhiệt độ hàng ngày: 25oC

Độ cao: 2000m

Tốc độ gió không quá 35m/s

Không có rung động cường độ bình thường

Không có khí hoặc môi trường ăn mòn mạnh (như axit, kiềm, bùn, v.v.)

Mức độ ô nhiễm: IV

Nhiệt độ sạc: -40oC đến 85oC

Đặc trưng

Recloser chuyển mạch 40,5kv là sản phẩm có thiết kế cải tiến, tuân thủ tiêu chuẩn ANSI/IEC, được trang bị bộ truyền động từ tính, thiết bị bật/tắt (RCWE loại ACR không có thiết bị đóng bằng tay), 3 cảm biến dòng điện, tối đa 3 cảm biến điện áp và nhiều chức năng hơn như đường cong bảo vệ (có thể lập trình), logic phối hợp (có thể lập trình), giao thức truyền thông lập trình, phần mềm PC, công cụ điều khiển APP, v.v. và sử dụng bộ điều khiển RWK352.

Recloser chuyển mạch 40,5kv là recloser cách điện rắn được bọc bằng cao su silicon và không sử dụng đệm khí SF6. Recloser này có khoảng cách đường rò cao và mức cách điện cao hơn, phù hợp với hệ thống có cấp điện áp lên đến 42kV, BIL200kV。

Recloser 40,5kV được thiết kế cho dòng điện xoay chiều ba pha 50/60Hz, điện áp định mức 40,5kV và phù hợp cho các thiết bị đóng cắt điện áp cao ngoài trời. Chủ yếu được sử dụng trong lưới điện, trạm biến áp và hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ ở đô thị và nông thôn, để cắt dòng tải, dòng quá tải và dòng ngắn mạch. Do hiệu suất đặc biệt của máy cắt chân không, chúng đặc biệt thích hợp cho các ứng dụng yêu cầu vận hành thường xuyên và sửa đổi không dùng dầu.

Mô hình máy cắt này sử dụng cấu trúc cực tách biệt ba pha để đảm bảo rằng các sự cố một pha sẽ không gây ra đoản mạch ba pha. Buồng dập hồ quang chân không được đặt bên trong ống bọc cách điện của từng pha, giúp loại bỏ nguy cơ xảy ra sự cố ngắn mạch do ngưng tụ. Lớp cách điện bên ngoài của cầu dao 40,5kv được làm bằng nhựa epoxy ngoài trời hoặc vật liệu cao su silicon nhập khẩu, có tính kỵ nước và chống bám bẩn tuyệt vời nên phù hợp với môi trường ngoài trời có yêu cầu chống chịu thời tiết cao và điều kiện vận hành khắc nghiệt. Bộ ngắt mạch có cấu trúc tổng thể nhỏ gọn, chiếm diện tích nhỏ, nhẹ và dễ lắp đặt. Bên trong hộp chứa đầy dầu biến áp, nhưng không chứa khí lưu huỳnh hexafluoride, đáp ứng yêu cầu biến đổi không dầu và bảo vệ môi trường.

Tiêu chuẩn sản phẩm

Cầu dao này tuân thủ các tiêu chuẩn sau: GB1984: Cầu dao điện áp cao; GB/T11022: Yêu cầu kỹ thuật chung đối với thiết bị đóng cắt và điều khiển điện áp cao; JB3855:3.6~40.5kV Bộ ngắt mạch chân không điện áp cao AC ngoài trời DL/T403:12~40. Thông số kỹ thuật để đặt hàng máy cắt chân không điện áp cao AC 5kV IEC56: Máy cắt chân không điện áp cao AC
