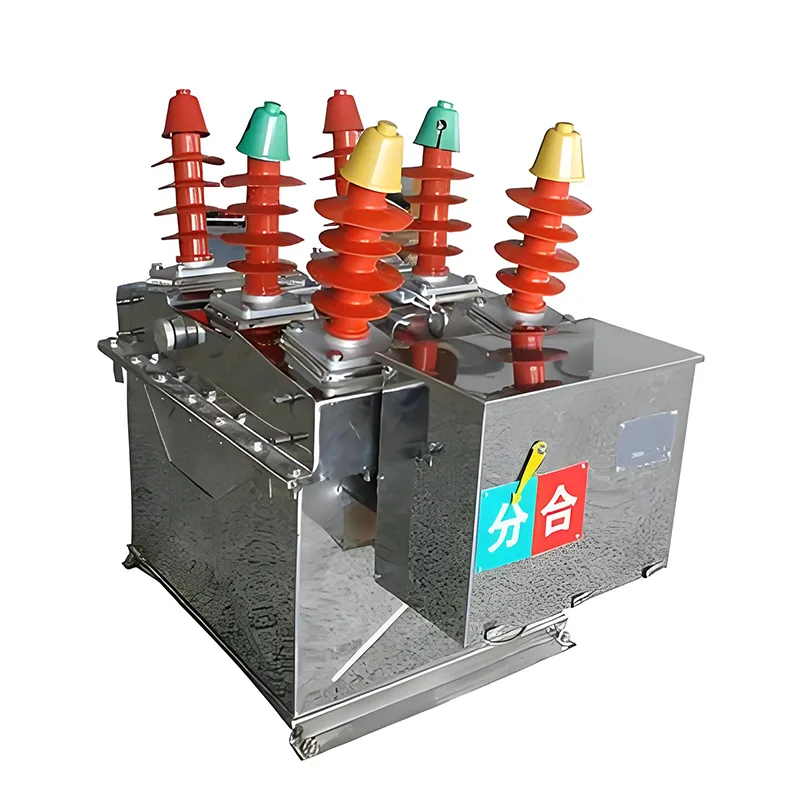

Bộ ngắt mạch điện áp cao Sf6

Đối với cầu dao SF6 điện áp cao, Youbian cho rằng khí SF6 hiện là vật liệu cách nhiệt tốt nhất. Khí SF6 hoạt động như thế nào trong máy cắt? Tại sao việc kiểm tra điện của cầu dao lại quan trọng đến vậy? Các biện pháp phòng ngừa khi xử lý khí SF6 khi vận hành máy cắt khí SF6 là gì? Hãy tiếp tục đọc để tìm hiểu về tất cả những vấn đề này và biết thêm thông tin.

Cầu dao SF6 điện áp cao bền bỉ Youbian là thiết bị truyền tải điện áp cao ngoài trời ba cực/một cực AC 50Hz/60Hz được sử dụng để phân chia dòng điện định mức, dòng điện sự cố hoặc đường dây chuyển đổi, cũng như bảo vệ, điều khiển và vận hành hệ thống truyền tải và phân phối. Nó có thể đạt được các hoạt động đóng mở và đóng lại tự động nhanh chóng. Bộ ngắt mạch này áp dụng các nguyên tắc thiết kế mới nhất và có đặc điểm cấu trúc đơn giản, kích thước nhỏ, tiêu thụ điện năng thấp, tiêu thụ năng lượng vận hành thấp, độ tin cậy cao, lắp đặt dễ dàng và độ ồn thấp. Đây là thế hệ máy cắt SF6 điện áp cao mới được phát triển bởi công ty chúng tôi.

Môi trường sử dụng

1. Nhiệt độ môi trường: -40oC đến +50oC

2. Độ ẩm tương đối trung bình hàng ngày của không khí xung quanh 95%, trung bình 90%

3. Áp suất gió: 700Pa

4. Độ cao: 3000m

5. Cường độ động đất: không quá 9 độ.

6. Mức độ ô nhiễm không khí: Cấp III.

kết cấu

Bộ ngắt mạch SF6 điện áp cao áp dụng nguyên lý tự ngắt, giảm đáng kể đường kính và trọng lượng của xi lanh áp suất, giảm công suất vận hành và biến việc lắp đặt cơ cấu vận hành bằng lò xo thành hiện thực. Bộ ngắt mạch ba cực đơn được lắp đặt trên một cơ cấu lò xo gồm ba giá đỡ, có thể hoạt động ở một cực đơn hoặc đạt được liên kết điện ba cực. Cơ cấu lò xo được lắp ở bên cạnh giá đỡ và hệ thống điều khiển điện được đặt bên trong thân máy. Phần thân trên là cầu dao một cực có cầu dao đơn, trụ giữa là thân gốm, phần dưới là bộ phận bịt kín, lò xo ngắt và bộ đệm.

Câu hỏi thường gặp

Các lĩnh vực ứng dụng của khí SF6 là gì?

Khí SF6 thường được sử dụng làm vật liệu cách điện và cách nhiệt trong các hệ thống truyền tải và phân phối trung thế và cao thế.

Chúng bao gồm:

ngắt mạch

chuyển đổi thiết bị

Máy biến áp điện, điện áp và dòng điện

Mạch cách điện bằng khí

tụ điện

Tại sao SF6 là chất cách điện được ưa chuộng cho cầu dao và thiết bị đóng cắt?

SF6 có thể dập tắt hồ quang được tạo ra một cách hiệu quả khi mạch được kết nối hoặc ngắt kết nối. Nó cũng có độ dẫn nhiệt rất cao, đặc biệt là ở nhiệt độ cao, giúp tản nhiệt hiệu quả hơn không khí, nitơ hoặc các chất điện môi khác.
